Efento jordfuktighets-sensor

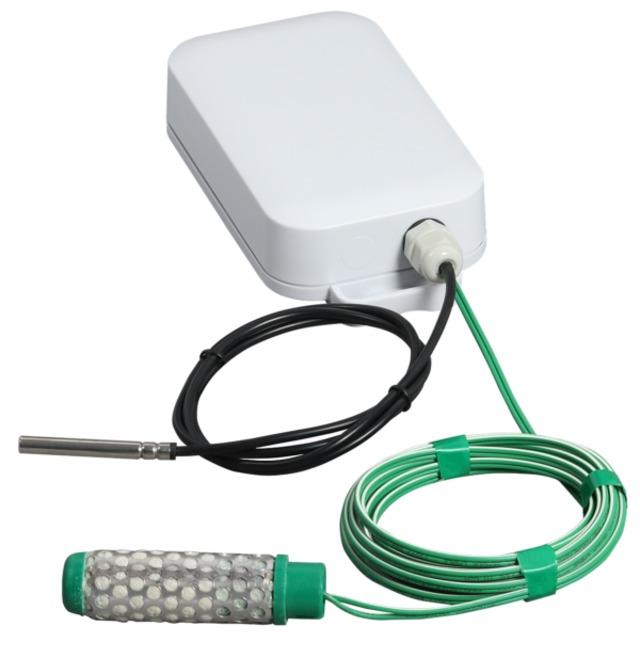

Dette er en trådløs jordfuktighetslogger brukes til å måle vannmengden i jorda. Sensoren måler jordfuktighetsnivået og varsler om en kraftig nedgang eller økning i vannmengden i jorda. Enhetene drives av et batteri som sikrer vedlikeholdsfri drift i en periode på minst ti år. Enheten kommer i IP67-kapsling som protesterer mot skader forårsaket av vann og støv. Loggeren er utstyrt med en ekstern Watermark jordfuktighetssonde 3 m lang og en temperatursonde – 3 m.

Efento NB-IoT-sensorer overfører data over den delen av mobilnettet som heter NB-IoT (inneholdt i 4G og 5G-nettene) - det nettet som vil overta det meste av trafikken fra 2G-nettet. De går på batteri, er optimalisert for lengst mulig driftstid uten å skifte batterier, og krever altså ingen ekstra enheter som ruter/gateway, antenner eller strømforsyning. Sensorene har også Bluetooth Low Energy grensesnitt som gjør det enkelt og raskt å konfigurere de med en smarttelefon.

Efento sine sensorer kan integreres med enhver skyplattform.

Hvordan fungerer jordfuktighetssensoren? Den eksterne vannmerkesonden, som plasseres i jorda, er en motstandsinnretning som reagerer på endringer i jordfuktigheten. Inne i sonden er det plassert en elektrode i granulatet, som sveller når vann tas fra jorda. Granulatet er innelukket i et hydrofilt materiale som gir god ledningsevne. Når jorda tørker, fjernes vannet fra sensoren og motstandsmålingen øker, og omvendt når jordfuktigheten øker, reduseres motstanden. Ved å bruke et koherent granulat som fyller sonden, har sensoren høy nøyaktighet på målingen. Riktig avlesning av målinger gir nøyaktig kunnskap om jordfuktighet i området til plantens rotsystem under vanningsperioder og mellom dem. Opptakeren har muligheten til å konfigurere målingen i området 1 minutt til 10 dager. Når som helst kan brukeren sjekke med Efento Logger-applikasjonen, avlesningene på diagrammet som skaper jordfuktighetskurver, som viser hvordan fuktighetsnivået endres. Langsom vekst betyr en gradvis uttørking av jorda, noe som gjør det mulig å opprettholde ønsket grad av hydrering og evnen til å planlegge vanningsfrekvensen. For rask økning på 10-15 centibar på få dager betyr at jorda tørker veldig raskt og ytterligere tiltak bør iverksettes. Dataene hentet fra sonden informerer om graden av jordhydrering:

Før du plasserer sonden i jorda for første gang, bløtlegg den i vanningsvannet. Sonden skal alltid installeres fuktig.
plasser sonden i vannet i 30 minutter om morgenen og la den tørke til kvelden
plasser sonden i vannet i 30 minutter og la den tørke over natten
plasser sonden i vannet i 30 minutter om morgenen og la den tørke til kvelden
plasser sonden i vannet om morgenen og la den stå der til neste morgen
neste morgen, installer en fuktighetssonde med en temperatursonde på tilsvarende dybde i jorda. For å plassere sonden i jorden, lag et hull til ønsket dybde. Lag en tykk slurry fra jord og vann og plasser i bunnen av hullet, inn i den resulterende "slam" og skyv sonden. Å omringe sonden med et lag med fuktig jord gir maksimal kontakt mellom jorda og sensoren og oppnå en nøyaktig måling. Temperatursonden brukes til å automatisk kalibrere jordfuktighetssonden avhengig av jordtemperaturen. Den bør plasseres nær jordfuktighetssonden (0,1 – 1m) – på samme dybde.

Viktige punkter:

• Efento cloud - data kan visualiseres og behandles i produsentens portal
• Designet for inntil 10 års batteridrift
• Lav totalkost fordi man ikke trenger gateways og annet ekstrautstyr
• Integrasjon mulig med alle plattformer
• Enkelt oppsett
• (for loggere) : Edge analyse - data sendes til server kun når nødvendig
• OTA software oppdatering, delta-basert for å minimere dataoverføring
• Full fjern-konfigurasjon og -kontroll
• Sensor-dokumentasjon - Efento Cloud holder all dokumentasjon og informasjon om hver sensor ; salgsdato, garantistatus, kalibreringsdato all serviceinformasjon.
• Måleintervaller er konfigurerbart fra 1 minutt til 10 dager.
• Brukerkonfigurerbare verdi-intervaller for avsending av umiddelbar alarm.
• Loggerfunksjonen lagrer inntil 40.000 datapunkter før den begynner å overskrive de eldste.

• Teknologi: NB-IoT (3GPP rel 13)
• Frekvensbånd: 8 + 20
• Protkoll : CoAP
• Temperatur: -55°C til +125°C
• Fuktighetsnivå: 0-200 Centibar (kPa)
• Batterier: 3 * 6300 mAh utskiftbare batterier (eller USB 5V oppladbart 1000mAh batteri)
• Batterilevetid: ca 5 år (inntil 10 i ideelle forhold).
• Antenner: innebygde
• Konfigurasjon:BLE+app
• IP-klassifisering: IP30
• Montering: Veggmontering
• Dimensjoner: 124 x 60 x 26 mm pluss 1m kabel - andre lengde og type probe er tilgjengelige.
• SIM: Micro SIM (3FF)
