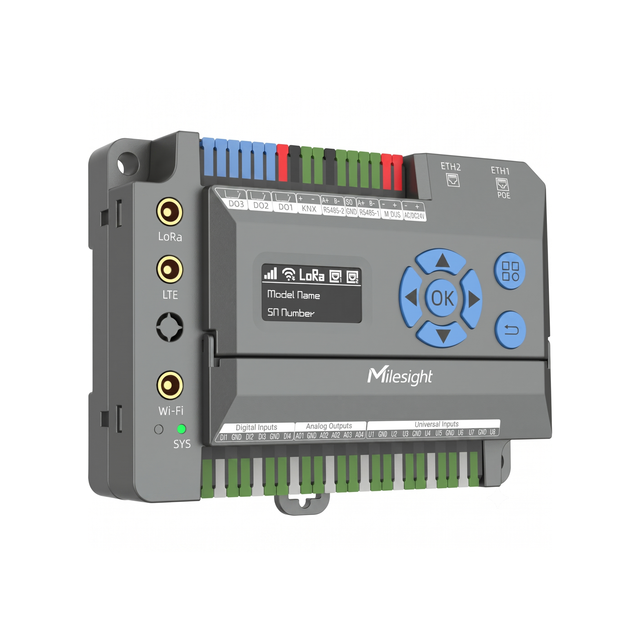

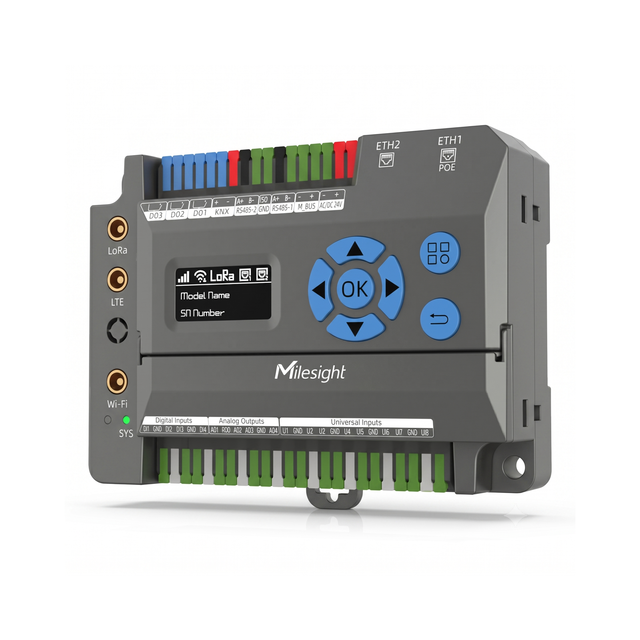

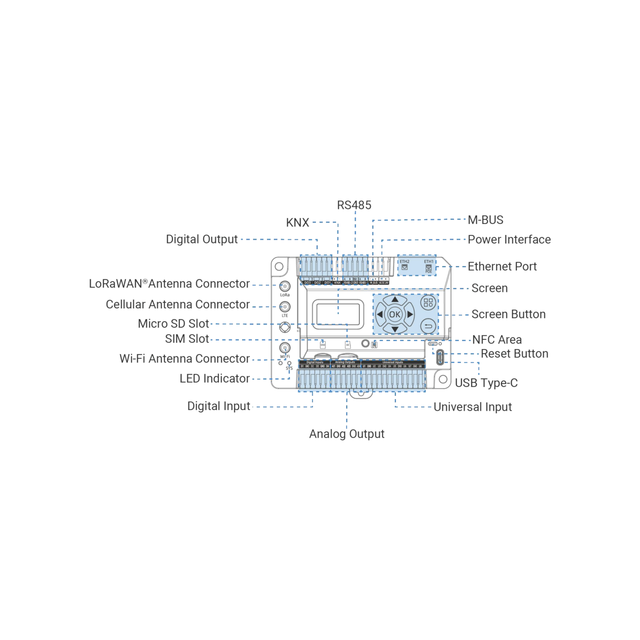

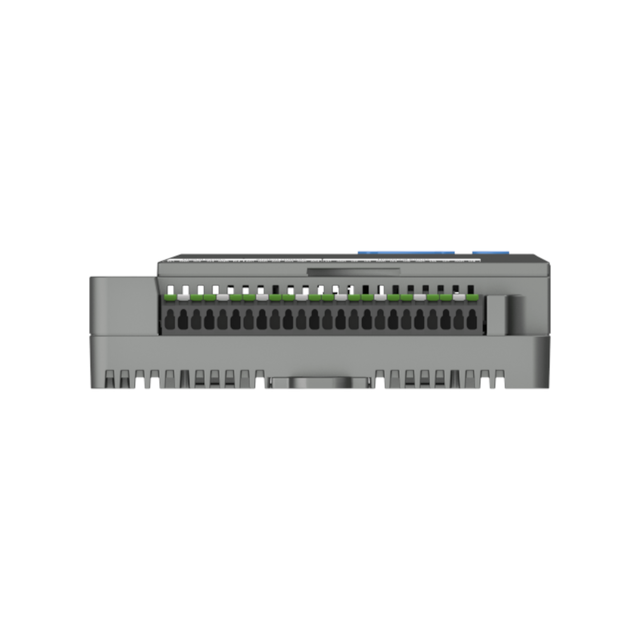

Milesight EG71 IoT LoRaWAN gateway for bygningskontroll
EG71 er en intelligent edge IoT-gateway som forener kablet og trådløs tilkobling i én enkelt enhet, noe som forenkler dataaggregering, protokollkonvertering og lokal styring for smartbygg-integrasjon i både nybygg og ettermonteringsprosjekter.
Spesifikasjoner:
LoRaWAN®
Antenne: 1× 50 Ohm SMB-hun (ekstern kontakt)
Kanaler: 8 (Halv-dupleks)
Frekvensbånd: CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1&2&3&4
Følsomhet: -140 dBm følsomhet @ 292 bps
Sendereffekt (Tx Power): Maks 27 dBm
Protokoll: V1.0 Klasse A/B/C og V1.0.2 Klasse A/B/C
LBT (Listen Before Talk): Støttes
Antall enheter: Rundt 2000 enheter (basert på 10 minutters opplastingsintervall)
Avanserte funksjoner: Støyanalysator, Gateway Fleet, Multicast, FUOTA (fastvareoppdatering over luften)

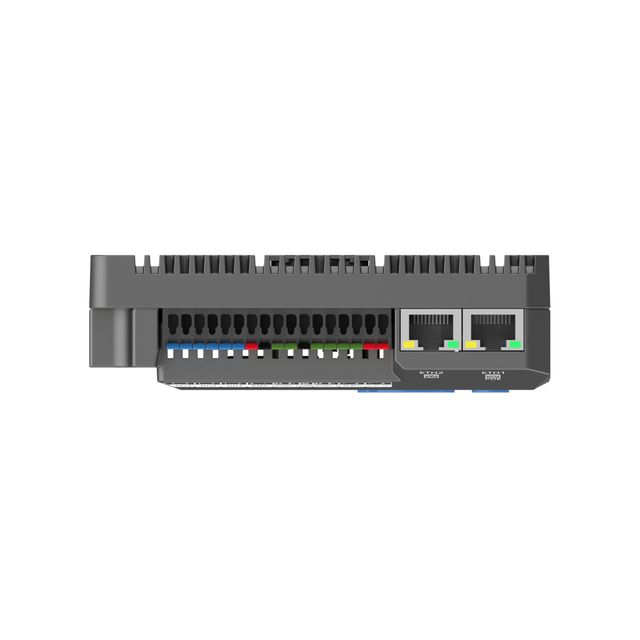

Ethernet
Porter: 2× RJ45-porter (WAN/LAN kan byttes via programvare)
Fysisk lag: 10/100/1000 Base-T (IEEE 802.3)
Datahastighet: 10/100/1000 Mbps (Auto-sensing)
Grensesnitt: Auto MDI/MDIX
Modus: Full/halv dupleks (Auto-sensing)
Ethernet-isolasjon: 1.5 kV RMS
PoE: 1× 802.3af PoE PD på ETH1-port
WiFi
Antenne: 1× 50 Ohm SMB-hun (ekstern kontakt)
Standarder: IEEE 802.11b/g/n, 2.4 GHz
Tx sendereffekt:
- 802.11b: 18 dBm +/- 2.0 dBm (11 Mbps)
- 802.11g: 18 dBm +/- 2.0 dBm (6 Mbps)
- 802.11g: 17 dBm +/- 2.0 dBm (54 Mbps)
- 802.11n @ 2.4 GHz: 17 dBm +/- 2.0 dBm (MCS0_HT20)
- 802.11n @ 2.4 GHz: 16 dBm +/- 2.0 dBm (MCS7_HT20)
- 802.11n @ 2.4 GHz: 17 dBm +/- 2.0 dBm (MCS0_HT40)
- 802.11n @ 2.4 GHz: 16 dBm +/- 2.0 dBm (MCS7_HT40)
Modus: AP-modus (aksesspunkt) eller klientmodus
Sikkerhet: AP: WPA-PSK/WPA2-PSK-autentisering, WEP/TKIP/AES-kryptering
Klient: WPA-PSK/WPA2-PSK/WPA-Enterprise/WPA2-Enterprise-autentisering, WEP/TKIP/AES-kryptering
Mobilgrensesnitt (Opsjonelt)
Nettverk: 4G LTE (CAT1) / GSM
Tx sendereffekt: Klasse 3 (23 dBm ±2 dB)
Antenne: 1× 50 Ohm SMB-hun (ekstern kontakt)
Mobilbånd:
L08GL (Global unntatt Nord-Amerika):
- LTE-FDD: B1/2/3/4/5/7/8/12/13/17/18/19/20/25/26/28/66
- LTE-TDD: B34/38/39/40/41;
- GSM: B2/3/5/8
L09NA (Nord-Amerika):
- LTE-FDD: B2/4/5/12/13/66
SIM-spor: 1× Nano SIM-4FF
Datagrensesnitt
RS485
Antall: 2× RS485
Baudrate/bps: 1200/2400/4800/9600/19200/38400/57600/115200 (kan byttes via programvare)
Termineringsmotstand: 1× 120 Ohm termineringsmotstand (kan slås på/av via programvare)
Antall enheter: Opptil 128 enheter per RS485, totalt 256 enheter
KNX
Antall: 1× KNX/TP1
Busspenning: 21–30V DC, via KNX-bussen
Baudrate: 9600
Antall enheter: Opptil 63 enheter
M-BUS (under utvikling)
Antall: 1× M-BUS
Spenning: 24–42V
Maksimal strømbelastning: 10mA
Baudrate/bps: 300/600/1200/2400/4800/9600 (kan byttes via programvare)
Antall enheter: Opptil 20 enheter
Universelle innganger
Antall: 8× universalinnganger (kan konfigureres via programvare)
Digital inngang:
- Driftsmodus: Digital inngang (spenningssatt kontakt)
- Belastning: 0–24V DC
Analog inngang:
- Inngangstype: 0–10V eller 4–20mA
- Oppløsning: 12-bit
- Nøyaktighet: ±1% FSR
RTD-inngang (motstandstermometer):
- Inngangstype: PT1000 eller Ni1000
- Inngangstilkobling: 2-leder
- Nøyaktighet: ±0.5°C
NTC-inngang:
- Inngangstype: NTC 10K Type 2, NTC 10k Type 3 eller NTC 20k
- Nøyaktighet: ±0.5°C ved 25°C
Motstandsinngang:
- Inngangstype: 1000 Ohm eller 2000 Ohm
- Nøyaktighet: 1 Ohm
Digitale innganger
Antall: 4× potensialfrie kontakter (dry contact)
Driftsmodus: Digital inngang, pulsteller
Frekvens: >= 1000 Hz
Digitale utganger
Antall: 3× reléutganger
Resistiv belastning: Maks. 3A @ 30V DC eller 3A @ 110V AC
Analoge utganger
Antall: 4× analoge utganger
Analog type: 4–20 mA eller 0–10 V (kan byttes via programvare)
Maksimal belastning: 20 mA
Oppløsning: 12-bit
Nøyaktighet: ±1 % FS
Annet
Skjerm: 1.3-tommers OLED-skjerm, 128×64 piksler
Skjermknapper: 7× kontrollknapper for skjerm
NFC: 13.56 MHz, støtter tilføying av Milesight LoRaWAN®-enheter
Nullstillingsknapp (Reset): 1× RST
USB: 1× USB Type-C for strømforsyning og konsoll
LED-indikatorer: 1× SYS
Strømkontakt: 1× 2-pinners rekkeklemme (terminal block)
Innebygd: Watchdog, RTC (sanntidsklokke), timer
Programvare
Bygningsprotokoll:
- Datainnsamling RS485: Modbus RTU, BACnet MS/TP
- Datainnsamling KNX: KNX/TP
- Datainnsamling Ethernet/WiFi: BACnet/IP, Modbus TCP, Modbus RTU over TCP
- Datavidereføring: MQTT(s), HTTP(s), BACnet/IP, Modbus TCP, Modbus RTU over TCP
VPN-tunnel: OpenVPN/IPsec/PPTP/L2TP/WireGuard
Brannmurer: Adgangskontroll, DMZ, portmapping (DNAT), MAC-binding, filtrering (IP og domene)
DDNS: Støtter 14 tjenesteleandleverandører, andre kan konfigureres manuelt
Flernivåautorisasjon: Flere nivåer av brukerautorisasjon
Pålitelighet: Failover-kobling (reservekobling)
Diagnoseverktøy: Ping, Traceroute, Tcpdump, QXDM, loggserver
Konfigurasjon: Web, CLI (SSH/Telnet), oppringing ved behov (on-demand dial-up), SNMP
Fjernstyring: Milesight utviklingsplattform
Hendelsesalarm: Strøm på, nettverk opp/ned, VPN opp/ned, osv.
App: Python SDK, Node-RED, Docker
Strømforsyning og forbruk
Strøminnganger:
- 24V DC/AC via terminalblokk
- 802.3af PoE (M-BUS og universelle innganger virker ikke tilstrekkelig når strøm forsynes via USB)
- 5V/3A via USB Type-C-port
Strømforbruk: Typisk 411mA @ 20V (8,2W), maks. 562mA @ 20V (11,24W)
Fysiske egenskaper
Pålitelighet: MTBF > 500 000 timer @ 25°C (i henhold til Bellcore TR-332) - ikke-kontraktfestet
Ledningstilkobling: AWG 24-16
Innkapsling: PC + aluminiumslegering
Kapslingsgrad: IP30
Dimensjoner: 123 x 90 x 36 mm
Vekt: 375.6 g
Farge: Grå
Installasjon: Veggmontering med skruer, DIN-skinnemontering
Miljø
Driftstemperatur: -40°C til +60°C
Lagringstemperatur: -40°C til +85°C
Relativ fuktighet: 0% til 95% (ikke-kondenserende) ved 25°C
Godkjenninger
Regulatorisk: CE, CE (RED), FCC
