ICR-4400 (V4) er en ny generasjon Industrielle-rutere fra Advantech
ICR-4434 er en høyhastighets 4G-ruter og kraftig ECG (Edge Computing Gateway) for et krevende marked. Den er én av modellene i Advantech sin nye V4-generasjon av rutere. Med sin Cat12 4G-modul som gir inntil 600Mbps nedlasting og 150Mbps opplasting, kan dette være en ideell løsning for spesialiserte enheter i IIoT/M2M-segmentet. Tilkobling gjennom GB kabel (kobber eller fiber) og WiFi 5.
V4-generasjonen har kraftigere prosessor, gigabit nettverksporter og fiber-tlkobling, har serielle tilkoblinger såvel som D I/O. ICR-4400-serien er kraftpakker som er perfekte rutere og edge-computing gateways til krevende bruk.
V4-ruterne er mer enn bare rutere med fleksible tilkoblinger. Med mulighet for scripting, programmering og med mange ferdige program-moduler tilgjengelige er dette en intelligent gateway som kan utnyttes til prosessering og behandling av data i felt. Eksempelvis kan den kjøre Node-red, og har 1G minne reservert til brukerens forgodtbefinnende. Ruterne har en kraftig Cortex A72 1200MHz CPU, og med fokus på sikkerhet gjennom TPM 2.0 og sabotasjeknapp er dette en enhet skapt til edge computing. I mange tilfeller vil ICR-4400 kunne erstatte PLS, og ekstern VPN/brannmur.
ICR-4000-serien drives av ICR-OS basert på Linux, som gir en rekke utvidede nettverksfunksjoner. Et sikkert webgrensesnitt tillater brukere å konfigurere og administrere rutere i felt. Ruterne støtter flere konfigurasjonsprofiler som kan veksles mellom vha SMS, kommandoer i cli eller webgui. Som de andre ruterne fra Advantech er disse designet for egentilpasning. Med tilrettelegging for scripting, et rikholdig bibliotek av ruter-apper og gratis SDK tilgjengelig kan ruterne tilpasses akkurat deres behov.
V4-ruterne er laget for bruk i krevende omgivelser, og har et virkeområde på mellom -40 to +75 °C og tar spenning fra 9 - 48V DC.Med verktøyet WADMP er det lett å styre og administrere hundrevis eller tusenvis av rutere i felt, og WAVPN er et perfekt komplimenterende produkt til dette for å gi sikker tilgang til ruterne og alle ressursene bak.
|
Modell
|
Varenr
|
Region
|
5xGB eth
|
4xPoE PSE+
|
SFP 10G
|
RS232
RS485
CAN
|
GNSS
|
I/O
|
2xSIM
|
WiFi 5
|
|
ICR-4434
|
111717
|
Global
|
X
|
|
X
|
X
|
X
|
X
|
X
|
|
|
ICR-4434S
|
111726
|
Global
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
|
ICR-4434W
|
|
Global
|
X
|
|
X
|
X
|
X
|
X
|
X
|
X
|
|
ICR-4434WS
|
|
Global
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
Modelloversikt
Konfigurasjon og diagnostikk
Som tidligere konfigureres enheten gjennom et WEB-GUI (telnet og SSH også mulig), beskyttet av de vanlige brukernavn/passord-mekanismene. En detaljert men enkel oversikt gir en oversikt over vitale data som signalstyrke, systemlog og annet.
I tråd med tidligere utvikling støtter alle V4-rutere det meste av VPN-teknologier som Wireguard, IPSec, OpenVPN og L2TP. Andre funksjoner som DHCP, NAT, NAT-T, DynDNS, NTP, VRRP SMS-kontroll, failover fra fastlinje eller mellom operatører støttes også.
Sikkerhet: HTTPS, SSH, VPN tunneler, SFTP, DMZ, Firewall (IP filtrering, MAC addresse-filtrering,Port filtrering)
VPN: Open VPN klient og server samtP2P, L2TP, PPTP, GRE, EasyVPN, IPSec med IKEv1 og IKEv2
Konfigurasjon: Web-GUI, SSH, sky-løsning/provisjoneringsserver mfl.
Event engine : StartUp script & Up/Down script (Bash, Python), Digital Input, Network Parameters, Data Usage, Timer, Power, Device Temperature.
Utviklermuligheter: Open Linux, Python, BASH, C/C++, Node-RED
Industrielle protokoller: Modbus RTU/TCP gateway, IEC 60870-5-101 to 104 gateway, DF1, DNP3
Tekniske parametre
Prosessor: Cortex A72@1GHz
Minne : 4G EMMC flash, 1024M RAM

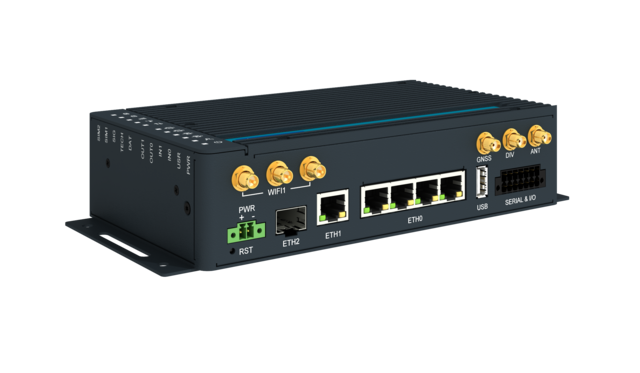

Fysiske porter:
- SFP 10Gbps - 1 stk
- Gb eth - 5 stk i en 4+1 konfigurasjon
- Seriell: 1 stk RS232 + 1 stk RS485 + CAN-bus på terminalblokk

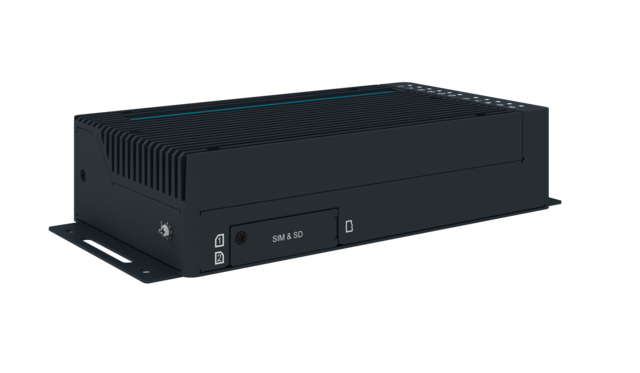

- SIM - 2 stk
- I/O - 2xDI +2xDO
- 1 skruterminal for strømforsyning
Antenner:
- LTE - 2 x SMA hun
- WiFi - for de med WiFi-opsjon - 3 x RP SMA-hun (3x3 MIMO)
- GNSS - 1 stk SMA hun - NB - KUN passiv GPS-antenne !
GNSS
Antenneimpedanse: 50OAntennetype: Aktiv (passiv vil også virke, men dårligere).Aktiv modus: 1.7 V / 300 mA strømforsyning gjennom SMA-kontakten
Spenning: 9-48V DC (48 om du ønsker å forsyne andre enheter med PoE)
PoE: 4 porter PoE PSE IEEE 802.3at (25.5W)
Temperaturtoleranse: -40 til +75 grader
Opsjon - WiFi 802.11 ac Wave 2, 802.11d, 802.11e, 802.11h, 802.11i, 802.11r
Størrelse: 47 x 109 x 195mm
Vekt: 1275g
Strømforbruk :
- uten WiFi - 4,6W (idle), 5,7W (snitt), 13W (max)
- med WiFi - 5,8W (idle), 7,2W (snitt), 15W (max)
- PoE PSE uten WiFi - 4,8W (idle), ,7W (snitt), 128W (max)
- PoE PSE med WiFi - 6,3W (idle), 7,2W (snitt), 130W (max)
Posisjonering/GNSS: GPS, GLONASS, BeiDou, Galileo, QZSS, SBAS
LTE:
- Hastighet: 600Mbps ned, 150Mbps opp
- Frekvensbånd FDD: B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/B20/B21/B25/B26/B28/B29/B30/B32/B66
- Frekvensbånd TDD: B38/39/B40/B41
- Antenneoppsett: 2 stk SMA-hun i main + div
IP-grad: IP30
