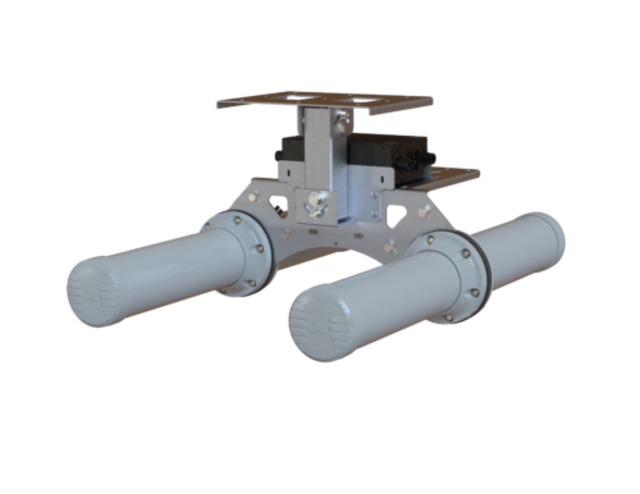

Poynting HELI-22 2.4/5GHz tunnelantenne
Heli-22 er et WiFi-antennesett utviklet for bruk i gruver og tunneler. Den består av to stk. doble 2.4/5GHz antenner (ett antenneelement for hvert frekvensbånd) som stråler i begge retninger, dvs. toveis. Antennene er sirkulært polariserte som betyr at de stråler i roterende sirkler, noe som er ideelt for å få optimal dekning i gruver og tunneler. Den ene antennen i Heli-22 er venstrehånd sirkulær (LCH), mens den andre er høyrehånd sirkulær (RHC).
Heli-22 bygger på Poynting sine patenterte Helix-antenner som med sirkulær polarisering omgår problemene man får i tunneler og gruver ved bruk av vanlige lineære (vertikale eller horisontale) polariserte antenner. Det vil pga. formen av en tunnel og utstyr/kjøretøyer i tunnelen oppstå interferens fra reflekterte bølger ved bruk av antenner med lineær polarisering. Det samme skjer ikke ved bruk av sirkulært polariserte antenner da en høyreroterende stråle vil reflekteres som en venstreroterende og omvendt.
Antennespesifikasjoner:
Frekvensområde og forsterkning:
2.4 GHz, 9 dBi maks.
5-6 GHz, 11 dBi maks.
VSWR: < 1.5:1
Polarisering: Sirkulær (LCH og RCH)
Utstråling: retningsbestemt
Impedans: 50 Ohm
Kapslingsgrad: IP 65
Temperaturområde: -40°C til +70°C
Luftfuktighet: inntil 98%
Farge: Grå
Materiale: Halogenfri ASA-plast og PVC
Antennekabler: 4 x 350 mm. RG-58 kabler med N-han-kontakt
Dimensjon produkt: ± 603 mm x 415 mm x 266 mm
Dimensjon produkteske: 977mm x 312mm x 175mm
Vekt: 5.6 kg. Vekt inkl. produkteske: 5.9 kg.
Produktark
