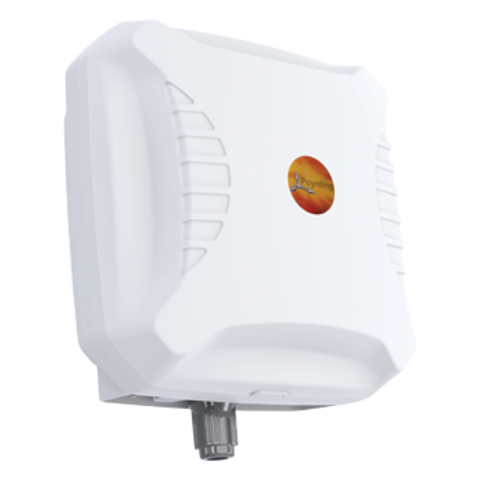

Poynting EPNT-2 4G/5G retningsstyrt antenne

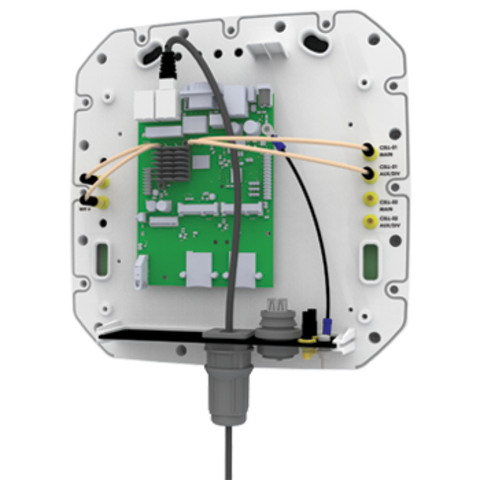

ePoynt-antennene er designet for å plassere 4G- eller 5G-ruteren inne i selve antennekabinettet. Fordelen er at man slipper antennekabler som svekker signalet og som må trekkes fra antenna, gjennom husveggen og inn til ruteren. Det er kun nødvendig med en nettverkskabel fra ruteren i antennekabinettet og inn til en WiFi-ruter i huset. Hvis man velger en WiFi-ruter som kan gi PoE ut (Power over Ethernet) og en 4G- eller 5G-ruter som kan ta strøm via PoE inn, slipper en i tillegg å tenke på tilkobling av strømkabel. Nettverkskabelen vil da sørge for at ruteren i antennehuset får strøm. Antennekabinettet har plass til en ruter med maks størrelse 185 x 145 x 45 mm. Det følger med 25 cm. antenneledninger for å koble antennekontaktene på ruteren til antenna. Vær oppmerksom på at ruteren som settes inn i kabinettet, må tåle utetemperaturer.
EPNT-2 inneholder fire krysspolariserte mobilantenner, med to retningsbestemte elementer som gir maksimal forsterkning på 11 dBi og to rundstråleelementer elementer med maksimal forsterkning på 5 dBi. Dette gjør den ideell for en 4×4 MIMO-ruter eller to doble 2×2 MIMO-rutere. EPNT-2 bruker forøvrig samme patenterte design introdusert med XPOL-2 antenna hvor man benytter en teknologi kalt «Artificial Magnetic Conductors» (AMC). Det gir et betydelig forbedret strålingsmønster og forsterkning.
EPNT-2 inkluderer også to rundstråle dual-band Wi-Fi-antenner som dekker 2.4 GHz og 5 til 6 GHz Wi-Fi-båndene for 2×2 MIMO. WIFI-antennene sørger for at man får en trådløs WiFi-sone ute.
Antennespesifikasjoner 4G/5G:
Frekvensområde og forsterkning
617-960 MHz, 9 dBi maks.
1710-2700 MHz, 8.5 dBi maks.
3400-3800 MHz, 11 dBi maks.
VSWR: < 3:1
Polarisering: Celle 1: Lineært horisontalt og vertikalt. Celle 2: +/- 45°
Utstråling: Multi-retningsstyrt ( 360°)
Impedans: 50 Ohm
Antennespesifikasjoner WiFi:
Frekvensområde og forsterkning WiFi:
2400-2500 MHz, 3 dBi maks.
5000-7200 MHz, 7 dBi maks.
VSWR: < 3:1
Polarisering: +/- 45°
Utstråling: Rundstråle
Impedans: 50 Ohm
Robusthet og miljøspesifikasjoner:
Kapslingsgrad: IP 65
Støtmotstand: IK08
Klassifisering brennbarhet antennehus: Ihht. UL 94-HB
Saltspraytest: Ihht. MIL-STD 810G/ASTM B117
Vindgrense (Wind Survival): < 220 km/h
Temperaturområde: -40°C til +80°C
Luftfuktighet: Opptil 98%
Fysiske spesifikasjoner:
Farge: Hvit. Fargkode: Pantone P 179-1 C
Materiale: UV-stabil Halogenfri ASA-plast
Dimensjon antenne: 26 x 26.4 x 16.8 cm.
Dimensjon produkteske: 41 x 28.0 x 17.7 cm.
Vekt: 1.43 kg. Vekt inkl. produkteske: 2.17 kg.

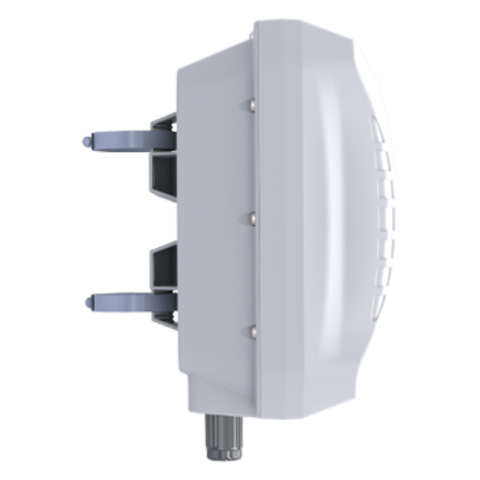

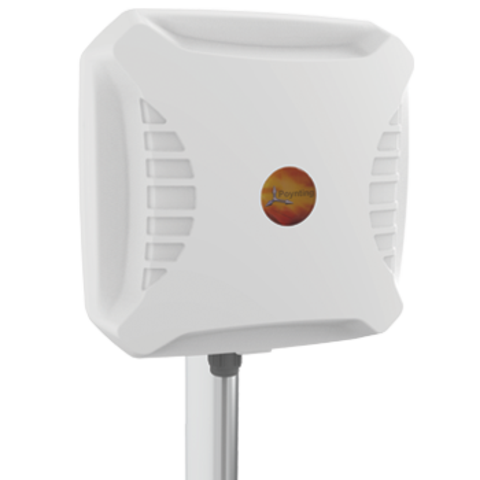

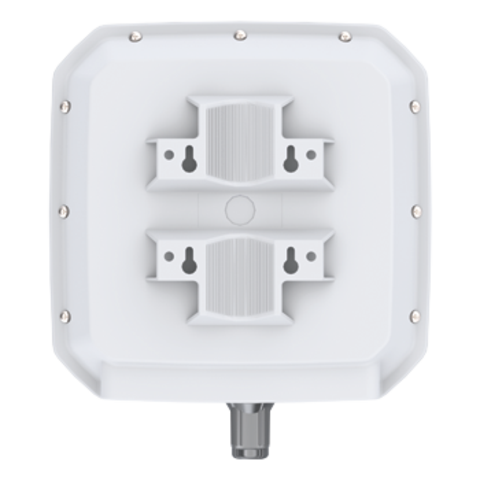

Kan monteres på rør med diameter 30-63 mm., direkte på vegg eller på vindu med vedlagte sugekopper.
