PANL-431 4x4 MiMo 5G og 3x3 MiMo WiFi antenne

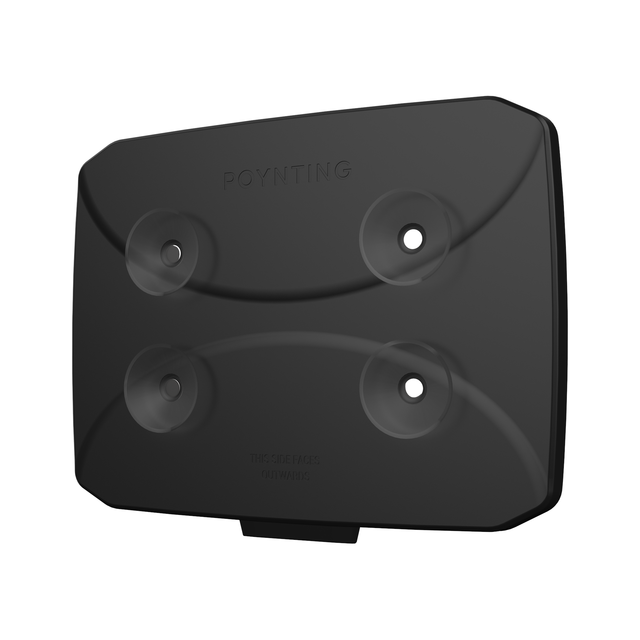

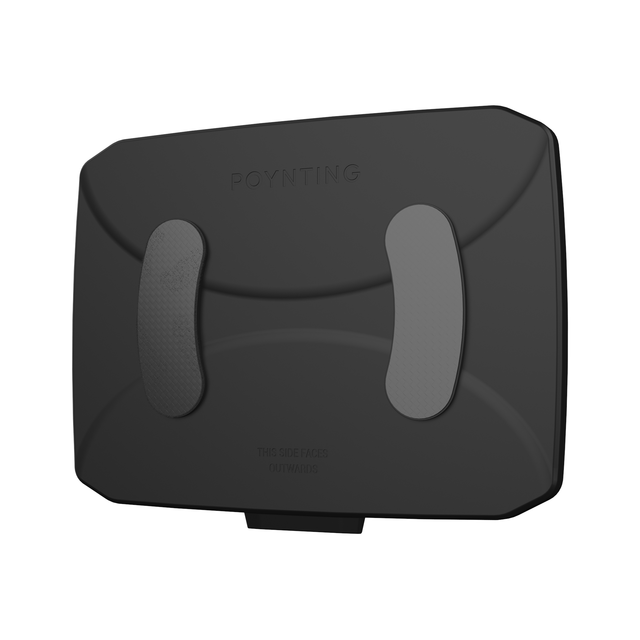

POYNTING Antennas PANL-431 er en lett, kompakt og portabel 4x4 MiMo rundstråleantenne for mobilt bredbånd og WiFi med 0.5 meter kabellengder. Det er en "ultrabredbånds" antenne som dekker de fleste frekvensbåndene for 5G/4G LTE og WiFi . Antennen har også ett aktivt dualband (L1/L5) GPS-/GNSS-antenneelement. Med krysspolariserte antenneelementer,hvorav to er vertikalt polariserte og to er horisontalt polariserte, får man et godt strålingsmønster og ytelse. PANL-431 er enkel å ta med seg på reise, og kan festes til vindu eller vegg (kjøretøy eller bygning) ved bruk av medfølgende sugekopper eller selvklebende fester. Antennen er laget for innendørs bruk.
Spesifikasjoner:
Antennespesifikasjoner 5G/4G LTE
Frekvensområde og forsterkning:
410-470 MHz, -3 dBi maks.
617-960 MHz, 4 dBi maks.
1427
-1517 MHz, 4 dBi maks.
1710-2700 MHz, 6 dBi maks.
3300-4200 MHz, 7.8 dBi maks.
4400-6000 MHz, 6.5 dBi maks.
VSWR: < 2.5:1 i 60% av båndet
Polarisering: Krysspolarisert (Linjært vertikalt og horisontalt)
Utstråling: Rundstråle
Impedans: 50 Ohm (nominell)
Kabler: 4x 0.5m RTK-031 kabler med SMA-han kontakter
Antennespesifikasjoner WiFi
Frekvensområde og forsterkning:
2.4GHz: 2400-2500 MHz
5/6GHz: 5000-7200 MHz
Kabler: 3x 0.5m RTK-031 kabler med RP SMA-han kontakter
Antennespesifikasjoner GPS/GNSS
Frekvensområde og forsterkning:
L1: 1575.42 MHz, 20+/-2dBi maks.
L5: 1176.45 MHz, 20+/-2dBi maks.
VSWR: < 2:1
Polarisering: RHCP
Impedans: 50 Ohm
Kabel: 1x 0.5m RTK-031 kabel med SMA-han kontakt
Robusthet og miljøspesifikasjoner
Kapslingsgrad: IP65
Støtmotstand: IK08
Klassifisering brennbarhet antennehus: Ihht. UL 94-HB
Saltspraytest: Ihht. MIL-STD 810G/ASTM B117
Vindgrense (Wind Survival): < 160 km/h
Temperaturområde: -40°C til +80°C
Luftfuktighet: Opptil 98%
Fysiske spesifikasjoner
Dimensjon antenne: 267 x 210 x 31 mm (uten kabler)
Vekt: 700 g
Dimensjon produkteske: 380 x 280 x 70 mm
Vekt inkl. produkteske: 1.25 kg
Farge: Sort
Materiale: UV-stabil ASA
Antennekabler: 8x 0.5m - RTK-031 flammehemmende kabler med SMA-han/RM SMA-han kontakter
