NB-IoT-måleinstrument

Dekning på NB-IoT er ofte veldig god for de fleste installasjoner. Men i noen tilfeller vil NB-IoT enhetene bli plassert i kjellere eller dypt inne i store bygninger. Det vil også være installasjoner hvor enhetene vil være ganske langt unna hovedsendere og på grensen av deres dekning. Man vil da ha behov for en signalmåler for å få sjekket dekningen og finne de beste plassering av modemene.

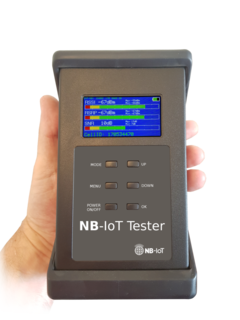

NB IoT-testeren NB202001 fra Smart Scandinavian Box er designet for dette formålet. Signalstyrken måles i dBm. De presenterte digitale nivåene og kvalitetsnivåene er: RSSI, RSRP, RSRQ og SNR. NB202001 viser sanntidsverdiene i numerisk form, men også i form av termometerskalaer. Disse er alle enkle å lese av med lave verdier i rødt og akseptable verdier i grønt.

NB IoT-testeren er enkel å lære og bruke. Den håndteres med bare noen få knapper, og de målte resultatene presenteres på en farge-LCD. Enheten kan settes opp for timeropptak, noe som er svært verdifullt når man må måle i små/lukkede rom (som f.eks. kan være stålinnkapslet) eller for problemløsning (f.eks. å vite at det er et fall i signalnivået om natten). Måleren vil registrere og presentere maks- og minimumsverdier for testperioden.

NB IoT-testeren har en innebygd antenne som ligner på den som brukes i de forskjellige enhetene som er laget for å kobles til NB IoT/Cat-M. Dette gjør NB IoT-testeren svært pålitelig og nøyaktig når den vurderer om et sted har godt nok signalnivå (eller ikke) for å installere en ny enhet. Måleren har også en separat inngang for tilkobling av en frittstående antenne og større antenne. Dette for å sette opp og gjøre fullt operative installasjoner på steder der signalnivået er for lavt til å bruke de interne antennene.

NB202001 drives av en intern Li-ion-batteripakke (oppladbar). Dette vil gi enheten en driftstid på mer enn 12 timer når den er fulladet. Det vil ta omtrent 10 timer å lade måleren helt når den er utladet. NB IoT-testeren lades med den medfølgende mini-USB-laderen. Dekselet er i hardplast og med en ramme i gummi for å gi signalmåleren ekstra beskyttelse.

Tekniske spesifikasjoner
Frekvensbånd: B1/ B2/ B3/ B4/ B5/ B8/ B12/ B13/ B18/ B19/ B20/ B25/ B26/ B28 og B39
Rapportering signalnivå: -51dBm til -135dBm
Rapportering signalkvalitet: RSSI, RSRP, RSRQ og SNR
Lokalisering: GPS/GLONASS/BDS/Galileo/QZSS
Forsinkelse (Latency) : 0s–10s
Båndbredde mottak: 180 kHz
Sendeeffekt: 23 dBm
Minne: SD-kort med innebygget SD-kortleser
Skjerm: Farge LCD-skjerm 320x160 piksler
Batteri: Innebygget og oppladbart
Batterikapasitet: 3200 mAh
Brukstid ved fullt batteri: 10 timer
Ladetid ved tomt batteri: 6 timer
Strømadapter: Inn: 220V, ut: 5V, 2A
Vekt: 0.3 kg.
Størrelse: 185x115x50 mm.
